Descripción General El módulo de expansión de almacenamiento Micro SD es un componente electrónico diseñado para facilitar la integración de tarjetas micro SD en proyectos de micr…
Incluye ejemplo de código para probar el módulo con menos vueltas.

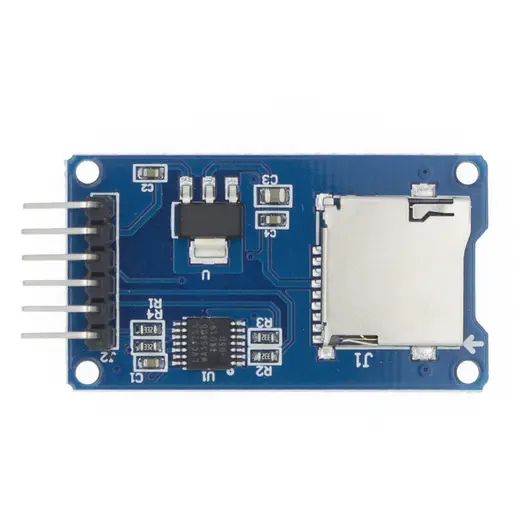

Descripción General El módulo de expansión de almacenamiento Micro SD es un componente electrónico diseñado para facilitar la integración de tarjetas micro SD en proyectos de microcontroladores y sistemas embebidos. Este módulo permite la lectura y escritura de datos en una tarjeta micro SD, proporcionando una solución de almacenamiento portátil y de alta capacidad.
Especificaciones Técnicas Compatibilidad de Tarjetas: Micro SD, Micro SDHC Interfaz de Comunicación: SPI (Serial Peripheral Interface) Voltaje de Operación: 3.3V / 5V (tolerancia a nivel de señal de 5V) Corriente de Operación: 80mA (típico) Velocidad de Transferencia de Datos: Hasta 25 Mbps en modo SPI Temperatura de Operación: -25°C a 85°C Dimensiones: 42mm x 24mm Características Compatibilidad Universal: Compatible con una amplia gama de tarjetas micro SD, incluyendo SD y SDHC. Interfaz SPI: Utiliza la interfaz SPI estándar para la comunicación con microcontroladores como Arduino, ESP8266, ESP32, STM32, y otros. Tolerancia de Voltaje: Soporta niveles de señal de 3.3V y 5V, lo que lo hace compatible con la mayoría de los microcontroladores. Factor de Forma Compacto: Diseño compacto que facilita la integración en proyectos con espacio limitado. Pinout GND: Tierra 3.3V: Alimentación de 3.3V 5V: Alimentación de 5V CS: Chip Select (Pin de selección del dispositivo SPI) MOSI: Master Out Slave In (Pin de datos del SPI) MISO: Master In Slave Out (Pin de datos del SPI) SCK: Serial Clock (Pin de reloj del SPI) Aplicaciones Proyectos de Datos: Ideal para proyectos que requieren almacenamiento de datos, como dataloggers y sistemas de registro de eventos. Sistemas de Archivos: Permite la creación de sistemas de archivos en proyectos de microcontroladores, facilitando el almacenamiento y acceso a archivos de gran tamaño. Multimedia: Adecuado para proyectos de audio y video que necesitan almacenar y reproducir archivos multimedia. Desarrollo y Prototipado: Útil en el desarrollo y prototipado de sistemas embebidos que requieren almacenamiento externo. Ejemplo de Conexión con Arduino Conexiones Físicas:
GND: Conectar al pin GND del Arduino. 3.3V: Conectar al pin 3.3V del Arduino. CS: Conectar al pin 10 del Arduino. MOSI: Conectar al pin 11 del Arduino. MISO: Conectar al pin 12 del Arduino. SCK: Conectar al pin 13 del Arduino.
En MicroUniversos podés consultar stock de Tarjeta expansion micro SD, coordinar entrega en Montevideo o envío al interior y revisar compatibilidad antes de cerrar el pedido por WhatsApp.
Si estás armando un proyecto con Arduino, ESP32, sensores, displays o módulos de potencia, enviá placa, tensión y objetivo para confirmar que este producto sea adecuado.
#include <SPI.h>
#include <SD.h>
const int chipSelect = 10;
void setup() {
Serial.begin(9600);
pinMode(chipSelect, OUTPUT);
if (!SD.begin(chipSelect)) {
Serial.println("No se pudo inicializar la tarjeta SD.");
return;
}
Serial.println("Tarjeta SD inicializada.");
File dataFile = SD.open("datalog.txt", FILE_WRITE);
if (dataFile) {
dataFile.println("Datos de ejemplo.");
dataFile.close();
Serial.println("Datos guardados.");
} else {
Serial.println("Error al abrir el archivo.");
}
}
void loop() {
// Código adicional
}
