Descripción General Este dispositivo es un medidor digital que puede medir tanto voltaje como corriente continua (DC). Está diseñado para monitorear y mostrar simultáneamente el v…
Podés consultar compatibilidad por WhatsApp antes de armar el pedido.

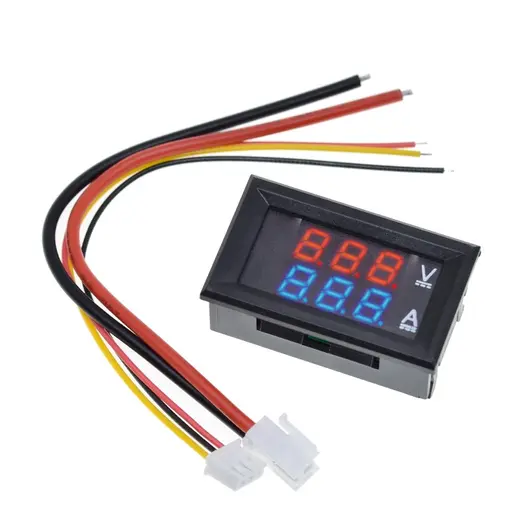

Descripción General Este dispositivo es un medidor digital que puede medir tanto voltaje como corriente continua (DC). Está diseñado para monitorear y mostrar simultáneamente el voltaje y la corriente en sistemas eléctricos y electrónicos. Es ideal para aplicaciones en fuentes de alimentación, paneles solares, sistemas de baterías y proyectos de bricolaje.
Especificaciones Técnicas Rango de Medición de Voltaje: 0-100V DC Rango de Medición de Corriente: 0-10A DC Precisión de Voltaje: ±1% (±1 dígito) Precisión de Corriente: ±1% (±1 dígito) Resolución de Voltaje: 0.1V Resolución de Corriente: 0.01A Fuente de Alimentación: 4-30V DC (alimentación externa) Consumo de Energía: < 20mA Pantalla: LED de 3 dígitos, doble color (rojo para voltaje y azul para corriente) Dimensiones: 48mm x 29mm x 21mm (Largo x Ancho x Alto) Conexiones: Rojo: Alimentación positiva (Vcc) Negro: Alimentación negativa (GND) Amarillo: Medición de voltaje (V) Negro (más grueso): Medición de corriente (A) Características Pantalla Dual: Muestra simultáneamente el voltaje y la corriente con diferentes colores para una fácil lectura. Alta Precisión: Medición precisa de voltaje y corriente con una resolución adecuada para aplicaciones de precisión. Fácil Instalación: Diseño compacto con cables de conexión estándar y conectores para una fácil instalación en paneles y dispositivos. Protección: Protección contra inversión de polaridad para evitar daños al dispositivo. Aplicaciones Fuentes de Alimentación: Monitoreo de voltaje y corriente en fuentes de alimentación de laboratorio y proyectos de bricolaje. Sistemas de Energía Solar: Supervisión del voltaje y la corriente en sistemas de energía solar para asegurar el rendimiento y la eficiencia. Baterías y Cargadores: Verificación del estado de carga y descarga en sistemas de baterías y cargadores. Proyectos Electrónicos: Ideal para proyectos de electrónica que requieren monitoreo de energía, como robots, controladores y dispositivos de prueba. Automoción: Medición de parámetros eléctricos en vehículos y sistemas automotrices.
Instrucciones de Conexión Alimentación del Medidor:
Conecte el cable rojo al positivo de la fuente de alimentación (Vcc). Conecte el cable negro delgado al negativo de la fuente de alimentación (GND). Medición de Voltaje:
Conecte el cable amarillo al punto donde desea medir el voltaje. Medición de Corriente:
Conecte el cable negro grueso en serie con la carga donde desea medir la corriente.
