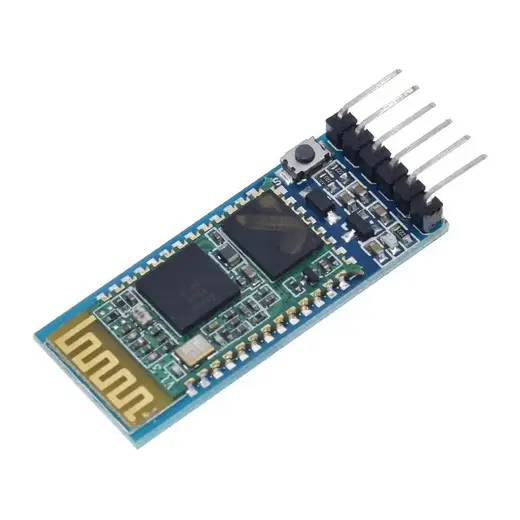

Módulo Inalámbrico Bluetooth Hc-05 (maestro, Esclavo)

Información técnica

Descripción Detallada del Módulo Bluetooth HC-05 1. Alimentación Eléctrica: Voltaje de Alimentación (Vcc): El módulo HC-05 opera típicamente con un voltaje de alimentación de 3.3V a 5V. Aunque se puede conectar a un suministro de 5V, internamente el módulo regula el voltaje a 3.3V, que es el voltaje operativo de sus componentes internos. Corriente de Consumo: El consumo típico de corriente es de aproximadamente 30 mA en modo activo y puede aumentar brevemente durante la transmisión de datos. En modo de espera, el consumo es considerablemente menor, aproximadamente 8 mA. 2. Interfaces de Entrada/Salida: Pines de Comunicación: TX (Transmisión): Este pin transmite datos desde el módulo al dispositivo anfitrión. Opera a 3.3V en lógica de salida. RX (Recepción): Este pin recibe datos desde el dispositivo anfitrión al módulo. Aunque el pin RX del HC-05 puede recibir señales de 5V, se recomienda usar un divisor de voltaje o un nivelador de lógica para garantizar la integridad del módulo. Estado: Pin que indica si el módulo está conectado (HIGH) o no (LOW) a otro dispositivo Bluetooth. EN (Enable): Este pin permite habilitar o deshabilitar el módulo. Debe estar en nivel lógico alto para que el módulo esté activo. 3. Parámetros de Comunicación: Velocidad de Baudios: La velocidad de baudios por defecto es de 9600 bps, pero puede ser configurada mediante comandos AT para adaptarse a otras velocidades, típicamente entre 1200 y 1382400 bps. Tipo de Comunicación: Comunicación serial asíncrona con configuración de 8 bits de datos, 1 bit de parada, y sin bit de paridad (8N1). 4. Rango de Operación: Distancia de Operación: El rango de operación del HC-05 es típicamente de 10 metros en línea de vista directa. Este rango puede reducirse significativamente en entornos con obstrucciones o interferencias. Potencia de Transmisión: La potencia de transmisión es de +4 dBm, suficiente para un rango de operación estable en la mayoría de aplicaciones. 5. Compatibilidad: Versión de Bluetooth: Compatible con Bluetooth 2.0+EDR (Enhanced Data Rate). Funciona con dispositivos que soportan versiones anteriores y posteriores, aunque no aprovecha las capacidades adicionales de las versiones más nuevas (por ejemplo, Bluetooth 4.0 o 5.0). 6. Configuración y Modos de Operación: Modo Maestro/Esclavo: El HC-05 puede configurarse para operar en modo maestro o esclavo utilizando comandos AT. Configuración de Parámetros: El módulo puede ser configurado para ajustar parámetros como nombre del dispositivo, código PIN, velocidad de baudios, entre otros, mediante comandos AT enviados a través de la interfaz serial. 7. Protecciones: Protección contra Sobretensión: Aunque no tiene una protección integrada contra sobretensiones, el uso de una fuente de alimentación regulada de 3.3V o 5V es crucial para evitar daños en el módulo. Temperatura de Operación: El módulo HC-05 está diseñado para operar en un rango de temperatura de -20°C a 75°C, lo que lo hace adecuado para la mayoría de aplicaciones en interiores y exteriores. Consideraciones Adicionales: Instalación de Antena: El módulo tiene una antena PCB integrada, lo que simplifica la implementación en diseños compactos. Emparejamiento: Utiliza un código PIN por defecto (1234 o 0000) para emparejamiento, que puede ser cambiado mediante comandos AT.
