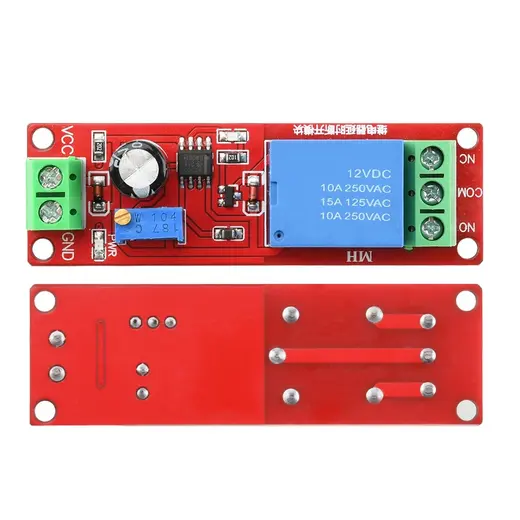

Módulo De Relé De Retardo De Tiempo De Cc 12v

Información técnica

Módulo de relé con temporizador basado en el IC 555 y un relé de 12V. Este tipo de módulo es comúnmente utilizado para controlar dispositivos eléctricos con un retardo programable. A continuación, te ofrezco una descripción detallada y las características eléctricas de este módulo.\n\nDescripción Detallada\n1. Componentes Principales:\nRelé: Un relé electromecánico de 12V marca "HONG WEI" modelo JQC3F-12VDC-C, capaz de manejar cargas de:\n10A a 250V AC\n10A a 30V DC\nTemporizador (IC 555): Un temporizador basado en el IC NE555, que permite configurar el retardo de activación del relé mediante un potenciómetro.\n\n2. Características Eléctricas:\nVoltaje de Operación:\nVoltaje de Alimentación (VCC): 12V DC\nCorriente de Operación:\nCorriente en Estado Activo: Dependiendo del estado del relé, la corriente consumida por el módulo puede variar, pero típicamente es inferior a 100 mA.\n\nCapacidad de Conmutación del Relé:\nAC: 10A a 250V AC (carga resistiva)\nDC: 10A a 30V DC (carga resistiva)\nTiempo de Retardo:\nEl tiempo de retardo puede ser ajustado mediante el potenciómetro azul, variando desde milisegundos hasta varios segundos, dependiendo de la configuración del circuito con el IC 555.\n\nEntradas/Salidas:\nTerminales de Conexión:\nCK (Control): Entrada de señal de activación.\nCOM (Común): Terminal común del relé.\nNO (Normalmente Abierto): Terminal normalmente abierto del relé.\nNC (Normalmente Cerrado): Terminal normalmente cerrado del relé.\n3. Operación y Funcionamiento:\nModo de Funcionamiento: Cuando se aplica la señal de control al terminal CK, el IC 555 comienza a contar el tiempo configurado. Una vez transcurrido este tiempo, el relé se activa, permitiendo el paso de corriente a través de los terminales NO y COM. Al retirar la señal de CK o transcurrido el tiempo de retardo, el relé vuelve a su estado original.\nConfiguración del Tiempo de Retardo: El tiempo de retardo puede ser ajustado mediante el potenciómetro, que cambia la resistencia en el circuito del IC 555, modificando así el tiempo de espera antes de activar el relé.\n\n4. Protección:\nDiodo de Protección (Flyback Diode): Un diodo de protección en paralelo con la bobina del relé protege el circuito contra picos de voltaje cuando el relé se desactiva.\nAplicaciones Comunes:\nEste módulo es útil para aplicaciones donde se requiere controlar un dispositivo eléctrico con un retraso definido. Puede ser utilizado en:\n\nSistemas de automatización casera.\nControl de luces o motores con temporización.\nSistemas de seguridad donde es necesario un retardo en la activación de un dispositivo.
