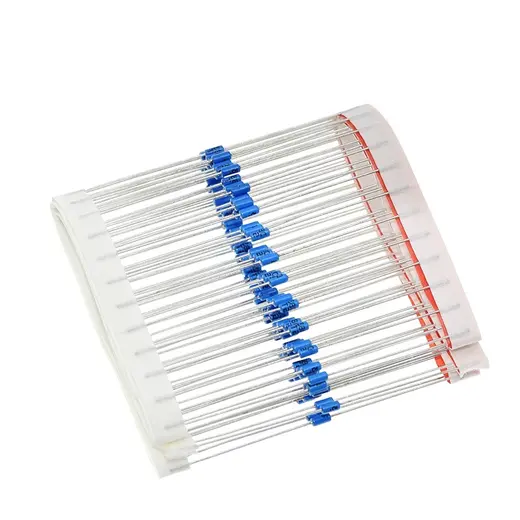

Diodo Db3 Disparador 20 Piezas

Información técnica

Descripción General El DB3 es un diodo de disparo bilateral, también conocido como diodo DIAC, utilizado principalmente en circuitos de control de corriente alterna (CA) y aplicaciones de disparo de triac. Es un componente semiconductor que permite el paso de la corriente en ambas direcciones cuando se alcanza un voltaje de disparo específico, facilitando el control de dispositivos de potencia.

Características Técnicas Tensión de Disparo: 28V a 36V. Corriente de Disparo: Típicamente alrededor de 50μA. Capacidad de Disparo: Permite un disparo fiable y repetible en ambos sentidos de la corriente. Temperatura de Funcionamiento: -40°C a +125°C. Encapsulado: Generalmente en TO-92 o DO-35. Aplicaciones Disparo de Triacs: Usado en aplicaciones donde se requiere el control de fase de triacs, como en atenuadores de luz, controladores de velocidad de motores, y reguladores de calentadores. Control de CA: Empleado en circuitos de control de corriente alterna para aplicaciones industriales y domésticas. Encendido de Circuitos: Utilizado en circuitos que requieren encendido y apagado controlado de dispositivos de potencia. Ventajas Simplicidad: Facilita el diseño de circuitos de control de potencia con un número reducido de componentes. Confiabilidad: Proporciona un disparo repetible y fiable, mejorando la eficiencia del circuito de control. Bilateralidad: Capacidad de conducir corriente en ambas direcciones, lo que lo hace adecuado para aplicaciones de CA. Ejemplo de Uso en un Circuito En un atenuador de luz, el DB3 se utiliza para disparar un triac, controlando así la cantidad de energía que se suministra a una carga (por ejemplo, una lámpara). El circuito típico incluye un potenciómetro para ajustar el punto de disparo del triac y, por lo tanto, el brillo de la lámpara.
