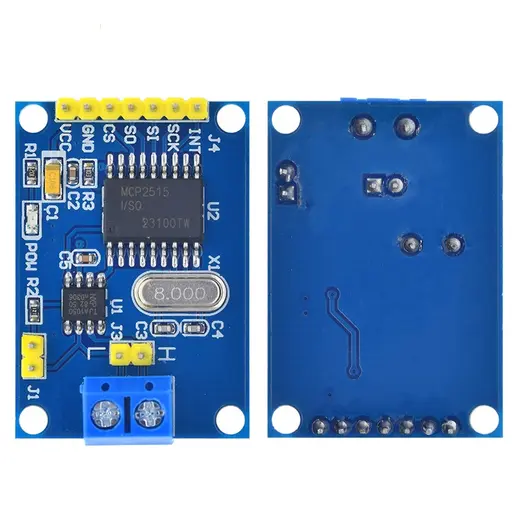

Módulo CAN Bus MCP2515 con TJA1050 para SPI

Información técnica

El Módulo CAN Bus MCP2515 con TJA1050 es una herramienta esencial para la comunicación CAN (Controller Area Network) utilizando microcontroladores con interfaz SPI como la ESP32, ARM o MCU 51. Este módulo facilita la conexión y el control de dispositivos en redes automotrices, industriales y sistemas de automatización, permitiendo una comunicación eficiente y confiable entre múltiples dispositivos.

Especificaciones Técnicas:

Chip Principal: MCP2515, controlador CAN con interfaz SPI para la gestión de la comunicación. Receptor y Transceptor: TJA1050, transceptor CAN de alta velocidad para una transmisión robusta y confiable. Interfaz de Comunicación: SPI (Serial Peripheral Interface), compatible con microcontroladores como Arduino, ESP32, STM32, y otros. Voltaje de Operación: 5V para la alimentación principal y 3.3V/5V para la lógica de comunicación. Frecuencia del Oscilador: 8 MHz, proporcionando un reloj preciso para la operación del MCP2515. Capacidades de Comunicación: Soporta el protocolo CAN 2.0B con velocidad de transferencia de hasta 1 Mb/s. Consumo de Energía: Bajo consumo, adecuado para aplicaciones donde la eficiencia energética es crítica. Conectores de Entrada/Salida: Pines estándar y conectores terminales para una fácil conexión a otros módulos y sensores. Aplicaciones Comunes: Redes automotrices, control industrial, automatización de edificios y sistemas embebidos. Características Adicionales:

Alta Inmunidad al Ruido: Diseño robusto que asegura una comunicación estable en entornos ruidosos. Compatibilidad Extensa: Funciona con múltiples plataformas de desarrollo, facilitando su integración en diferentes proyectos. Protección contra Sobretensiones y Cortocircuitos: Diseño seguro para una operación confiable y duradera.
