Descripción eléctrica detallada: El TCS34725 es un sensor de color RGB (rojo, verde y azul) con un filtro IR integrado y un LED blanco incorporado. Este sensor es capaz de detecta…
Incluye ficha técnica y ejemplo de código para validar el proyecto con más seguridad.

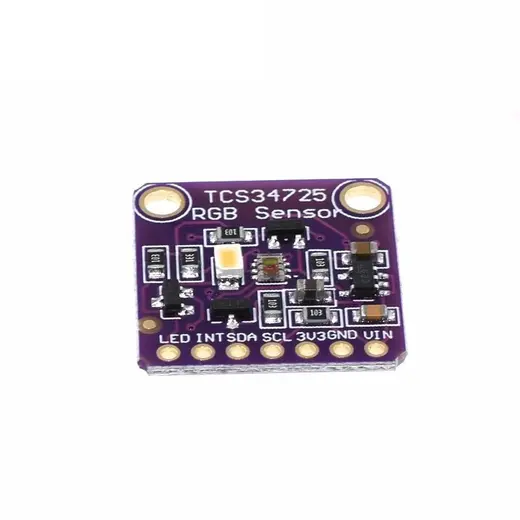

Descripción eléctrica detallada: El TCS34725 es un sensor de color RGB (rojo, verde y azul) con un filtro IR integrado y un LED blanco incorporado. Este sensor es capaz de detectar la intensidad de la luz en las bandas roja, verde, azul y clara, lo que lo hace ideal para aplicaciones de detección de color y medición de luz ambiental.
Especificaciones eléctricas:
Voltaje de operación: 3.3V a 5V, lo que lo hace compatible con la mayoría de los microcontroladores como Arduino y Raspberry Pi. Interfaz: Utiliza la comunicación I2C para interactuar con un microcontrolador. Los pines SDA y SCL se utilizan para transmitir datos y sincronización, respectivamente. Pines de conexión: VIN: Entrada de voltaje (3.3V a 5V). GND: Tierra. 3V3: Salida de 3.3V (puede ser utilizada para alimentar otros dispositivos). SCL: Reloj de la interfaz I2C. SDA: Línea de datos de la interfaz I2C. INT: Pin de interrupción para señalizar eventos específicos. LED: Control de encendido del LED integrado para iluminación del objeto a detectar. LED Integrado: Un LED blanco de alta intensidad que se puede controlar a través del pin LED, proporcionando una fuente de luz constante para la detección de colores en condiciones de iluminación variables. Resolución: El sensor tiene una resolución de 16 bits, lo que permite una detección de colores precisa y detallada. Filtro IR: El filtro infrarrojo integrado elimina las interferencias de luz infrarroja, asegurando una medición más precisa de los colores. El TCS34725 es ideal para aplicaciones como reconocimiento de color, calibración de monitores, detección de luz ambiental, y otras aplicaciones que requieran una medición precisa del color y la luz. Además, su fácil integración mediante I2C lo convierte en una opción flexible para diversos proyectos de electrónica.
En MicroUniversos podés consultar stock de Sensor de Color TCS34725 RGB con LED Integrado I2C, coordinar entrega en Montevideo o envío al interior y revisar compatibilidad antes de cerrar el pedido por WhatsApp.
Si estás armando un proyecto con Arduino, ESP32, sensores, displays o módulos de potencia, enviá placa, tensión y objetivo para confirmar que este producto sea adecuado.
#include <Wire.h>
#include "Adafruit_TCS34725.h"
// Inicializa el sensor TCS34725
Adafruit_TCS34725 tcs = Adafruit_TCS34725(TCS34725_INTEGRATIONTIME_50MS, TCS34725_GAIN_4X);
void setup() {
Serial.begin(9600);
if (tcs.begin()) {
Serial.println("TCS34725 sensor found.");
} else {
Serial.println("No TCS34725 sensor found ... check your wiring.");
while (1); // Halt
}
// Opcional: Apagar el LED
// tcs.setInterrupt(true);
}
void loop() {
uint16_t r, g, b, c;
// Leer valores de color
tcs.getRawData(&r, &g, &b, &c);
// Imprimir valores de color en el monitor serie
Serial.print("Rojo: "); Serial.print(r, DEC);
Serial.print(" Verde: "); Serial.print(g, DEC);
Serial.print(" Azul: "); Serial.print(b, DEC);
Serial.print(" Claro: "); Serial.println(c, DEC);
// Convertir a valores RGB (con corrección de gamma)
uint32_t sum = r + g + b;
float red, green, blue;
red = r; red /= sum;
green = g; green /= sum;
blue = b; blue /= sum;
red *= 256; green *= 256; blue *= 256;
Serial.print("RGB Values (Corrected): ");
Serial.print((int)red); Serial.print(", ");
Serial.print((int)green); Serial.print(", ");
Serial.print((int)blue); Serial.println(" ");
// Pausa para leer los valores
delay(1000);
}
