Descripción Detallada Eléctrica Características: Modelo: ADS1115 Tipo de Convertidor: ADC (Analog to Digital Converter) de 16 bits Interfaz de Comunicación: I2C Resolución: 16 bit…
Incluye ficha técnica y ejemplo de código para validar el proyecto con más seguridad.
Descripción Detallada Eléctrica Características:

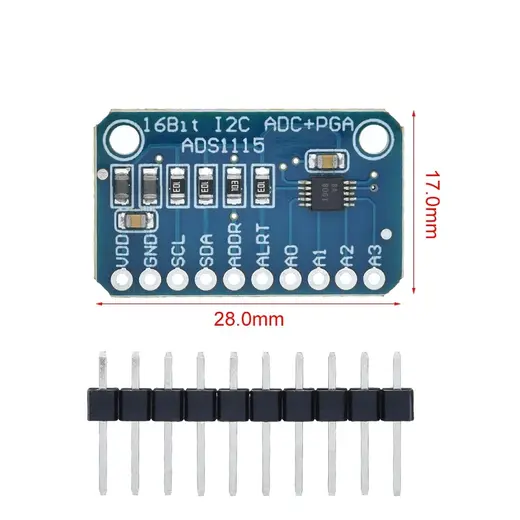

Modelo: ADS1115 Tipo de Convertidor: ADC (Analog to Digital Converter) de 16 bits Interfaz de Comunicación: I2C Resolución: 16 bits Rango de Voltaje de Entrada: 2.0V a 5.5V Voltaje de Referencia: Interna (2.048V) o externa Frecuencia de Reloj: 860 muestras por segundo (SPS) máx. Ganancia Programable (PGA): 2/3x a 16x Canales de Entrada: 4 canales de entrada individuales o 2 diferenciales Dirección I2C: Configurable, hasta 4 direcciones posibles Consumo de Corriente: Menos de 150µA en modo operativo, menos de 1µA en modo de apagado Dimensiones: 25mm x 20mm Conexiones:
VDD: Alimentación (2.0V a 5.5V) GND: Tierra SCL: Línea de reloj del bus I2C SDA: Línea de datos del bus I2C ADDR: Pin de selección de dirección I2C ALRT: Pin de alerta A0, A1, A2, A3: Entradas analógicas Descripción:
El ADS1115 es un convertidor analógico a digital de 16 bits con interfaz I2C y amplificador de ganancia programable (PGA), ideal para aplicaciones que requieren alta resolución y precisión en la conversión de señales analógicas a digitales. Este módulo es capaz de medir señales analógicas desde cuatro canales individuales o dos diferenciales.
Aplicaciones Típicas:
Sensores Analógicos: Medición precisa de señales de sensores analógicos como temperatura, presión, luz, etc. Adquisición de Datos: Uso en sistemas de adquisición de datos donde se requiere alta resolución. Instrumentación: Aplicaciones de instrumentación que necesitan alta precisión y fiabilidad. Automatización Industrial: Control y monitoreo en procesos industriales. Ventajas:
En MicroUniversos podés consultar stock de Modulo ADC 16bit ADS1115 con Interfaz I2C y PGA, coordinar entrega en Montevideo o envío al interior y revisar compatibilidad antes de cerrar el pedido por WhatsApp.
Si estás armando un proyecto con Arduino, ESP32, sensores, displays o módulos de potencia, enviá placa, tensión y objetivo para confirmar que este producto sea adecuado.
#include <Wire.h>
#include <Adafruit_ADS1015.h>
// Crear una instancia del ADS1115
Adafruit_ADS1115 ads;
void setup(void) {
Serial.begin(9600);
Serial.println("Inicializando ADS1115...");
// Inicializar el ADS1115
ads.begin();
}
void loop(void) {
// Leer valores de los cuatro canales
int16_t adc0, adc1, adc2, adc3;
adc0 = ads.readADC_SingleEnded(0);
adc1 = ads.readADC_SingleEnded(1);
adc2 = ads.readADC_SingleEnded(2);
adc3 = ads.readADC_SingleEnded(3);
// Convertir los valores a voltaje
float volts0, volts1, volts2, volts3;
volts0 = adc0 * 0.1875 / 1000;
volts1 = adc1 * 0.1875 / 1000;
volts2 = adc2 * 0.1875 / 1000;
volts3 = adc3 * 0.1875 / 1000;
// Imprimir los valores leídos en el monitor serie
Serial.print("ADC0: "); Serial.print(adc0); Serial.print(" | Voltaje0: "); Serial.print(volts0); Serial.println(" V");
Serial.print("ADC1: "); Serial.print(adc1); Serial.print(" | Voltaje1: "); Serial.print(volts1); Serial.println(" V");
Serial.print("ADC2: "); Serial.print(adc2); Serial.print(" | Voltaje2: "); Serial.print(volts2); Serial.println(" V");
Serial.print("ADC3: "); Serial.print(adc3); Serial.print(" | Voltaje3: "); Serial.print(volts3); Serial.println(" V");
Serial.println("---------------------------------------------------");
// Pequeña demora antes de la próxima lectura
delay(1000);
}
